Bảo ôn ống nhựa PVC, HDPE, PPR

Bảo ôn ống nhựa PVC, HDPE, PPR là các loại ống dùng để truyền dẫn một số loại vật chất như chất lỏng hoặc hỗn hợp của chất lỏng và chất khí. Trong thi công bọc bảo ôn cách nhiệt cho đường ống nhựa PVC, HDPE, PPR, cần lưu ý các đặc điểm khác biệt tương đối của chúng so với ống thép các loại đường ống kim loại khác về nhiệt độ truyền dẫn, kích thước đường ống nhựa, kích thước phụ kiện, đặc biệt là  trong vấn đề bọc cách nhiệt cho chúng so với ống kim loại…Các khác biệt cụ thể của ống nhựa như thế nào, hãy cùng trang web Bảo Ôn Việt Nam tìm hiểu qua nội dung dưới đây.

Các đặc điểm của bọc bảo ôn ống nhựa PVC, HDPE, PPR

Trên thực tế bảo ôn ống nhựa ít gặp hơn so với bảo ôn ống thép. Do một số khác biệt về kích thước và hình dáng hình học, khi triển khai thi công bảo ôn ống nhưa, nếu chúng ta “bê nguyên xi” thông số của ống thép áp dụng cho ống nhựa, vì khác kích thước nên một số thành phần sẽ không thể lắp đặt được. Để tiến hành công việc, chúng ta cần tham khảo sự khác biệt của ống nhựa so với ống thép là gì, bước tiếp theo chúng ta sẽ lựa chọn kiểu lắp phù hợp cho chúng.

Sự khác biệt cụ thể của co cút và phụ kiện ống nhựa PVC, HDPE, PPR

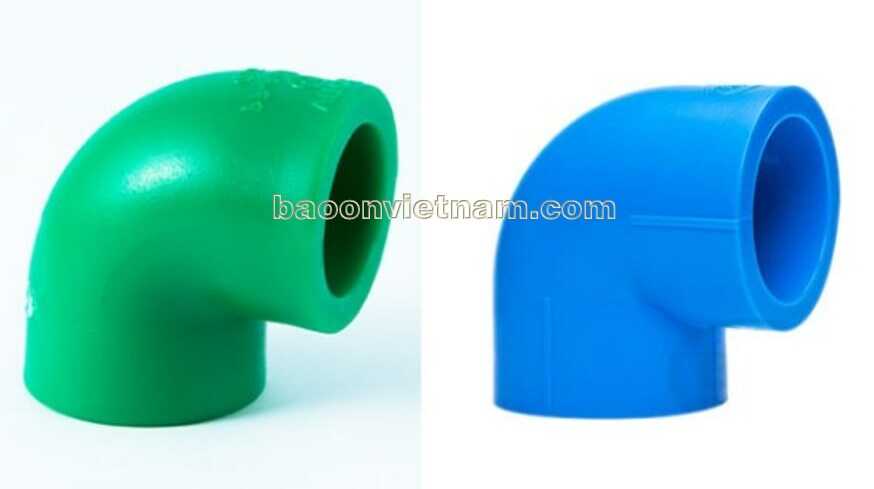

Co cút ống nhựa pvc, HDPE là một chi tiết có sự khác biệt đáng kể so với co cút ống thép hoặc ống đồng

• Phần đường kính co cút, tê và phụ kiện lớn hơn so với đường kính phần ống thẳng
• Co cút chỉ có bán kính phần lưng mà không có bán kính phần bụng (bán kính phần bụng = 0)

Hai đặc điểm khác biệt trên dẫn đến việc lắp vật liệu bảo ôn và vỏ bọc trở nên khó khăn, do phần vỏ bọc và vật liệu bảo ôn ở các vị trí này luôn có xu hướng lớn hơn, dẫn đến làm ảnh hưởng xấu mỹ quan đường ống bảo ôn.

Xác định loại hình bảo ôn và nhiệt độ đường ống

Trước hết cần xác định loại hình bảo ôn cho đường ống

• Xác định bảo ôn đường ống là hệ nóng hay hệ lạnh
• Kiểm tra nhiệt độ của đường ống và giới hạn chịu nhiệt của chúng

Ống nhựa cũng Dưới đây là một số đặc điểm phân biệt

• Tiêu chuẩn đường kính ống nhựa có sự khác biệt với tiêu chuẩn của đường kính ống thép
• Co cút, tê và các loại phụ kiện ống nhựa hầu hết có đường kính lớn hơn các thành phần thân ống còn lại
• Phần đường kính ống có thể có các mối hàn nổi hoặc mối ghép kiều giắc co

Do các đặc điểm trên nên khi tiến hành bọc bảo ôn cho ống nhựa, cần lưu ý kích thước các thành vật liệu để việc lắp đặt được tiến hành suôn sẻ

Các phương án lắp vỏ co cút bảo ôn ống nhựa PVC, HDPE, PPR

Thi công lắp đặt vỏ co cút bảo ôn ống nhựa PVC, Insulation for elbow pipelines, PVC, HDPE, PPR Pipe Insulation Fittings & Covers… được tiến hành theo 3 PA sau

• Lắp vỏ bảo ôn kiểu từ 3 mảnh theo phương án truyền thống ( hoặc có thể lắp hơn 04 mảnh)
• Lắp kiểu 2 mảnh ghép tạo nên góc vuông trên đường ống bảo ôn
• Kiểu lắp cải tiến hay lắp vỏ co cút tối ưu 3 mảnh theo thiết kế của An Bình – Anbieco

Lắp 3 mảnh hoặc 4 mảnh trở lên kiểu truyền thống

Kiểu lắp này có khá nhiều sự hạn chế đó là:

• Phương án lắp 3 mảnh truyền thống khi lắp đúng kích thước D thì sẽ rất khó lắp ghép do quá chặt
• Phương án lắp 2 mảnh ngoài vấn đề bị chặt, nó còn tạo một góc nhọn vuông khá bất tiện cho co góc và gây mỹ quan xấu
• Kiểu lắp cải tiến tối ưu 3 mảnh khắc phục được nhược điểm chặt và cũng đảm bảo mỹ quan tốt hơn

Do ưu điểm của kiểu lắp co cút tối ưu 3 mảnh

Kiểu thiết kế và các giải pháp lắp vỏ co cút bảo ôn ống nhựa PVC, HDPE, PPR

Do tính chất khác biệt của các loại ống nhựa như đã nêu ở trên khi thi công bọc bảo ôn cách nhiệt, chúng ta cần phải tiến hành triển khai theo các bước sau:

Các giải pháp bọc bảo ôn cho co cút nhựa

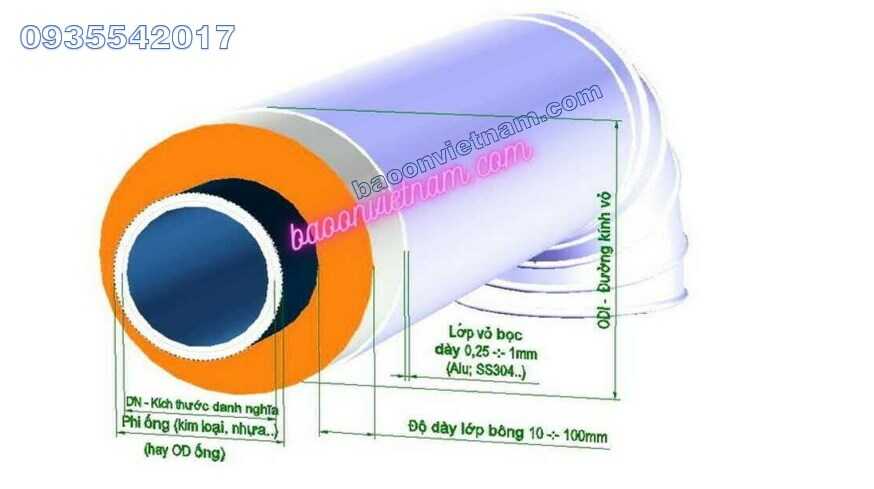

• Đo đạc kích thước lắp đặt thực tế hoặc sử dụng bảng tra kích thước ống nhựa để lấy kích thước
• Lựa chọn chủng loại và tính toán độ dày vật liệu bảo ôn phù hợp
• Tính toán thiết kế riêng vỏ bọc cho chi tiết co cút theo phương án tối ưu

Lựa chọn kiểu thiết kế vỏ co cút ống nhựa

Các kiểu thiết kế được Cty An Bình – Anbieco giới thiệu bao gồm

• Kiểu lắp 3 mảnh tối ưu được An Bình Anbieco tự thiết kế và chế tạo sản xuất áp dụng cho đường ống vừa và nhỏ

Lắp vỏ co cút ống nhựa với 3 mảnh ghép là kiểu lắp phù hợp nhất, mặc dù chưa tối ưu về mặt thẩm mỹ. Nhưng trước hết chúng ta phải ưu tiên về cấu tạo hình học đặc trưng của cút góc ống nhựa, như vậy sẽ đảm bảo độ kín khít của các mối ghép co cút, qua đó đảm bảo hiệu quả làm việc..

• Kiểu lắp 4, 5 mảnh tối ưu được An Bình Anbieco tự thiết kế và chế tạo sản xuất áp dụng cho đường ống vừa và lớn

Lắp vỏ co cút góc bằng 4 hoặc 5 mảnh ghép sẽ phù hợp cho các đường ống lớn hơn so với kiểu lắp 3 mảnh, thẩm mỹ được cải thiện tốt hơn, nhưng cần quan tâm đảm bảo độ kín khít và khả năng có thể lắp

Trên đây là bài viết giới thiệu các đặc điểm và một số vấn đề cơ bản về bảo ôn ống nhựa. Trong thực tế triển khai, nếu gắp các vấn đề phát sinh khác. Quý khách hàng vui òng liên hệ với chúng tôi theo số điện thoại Hotline: 0935542017 – Mr Kiên, hoặc số điện thoại của bộ phận kỹ thuật.

Chúng tôi rất hân hạnh được hợp tác với Quý khách.
